常見型號及對應傳輸速率區別

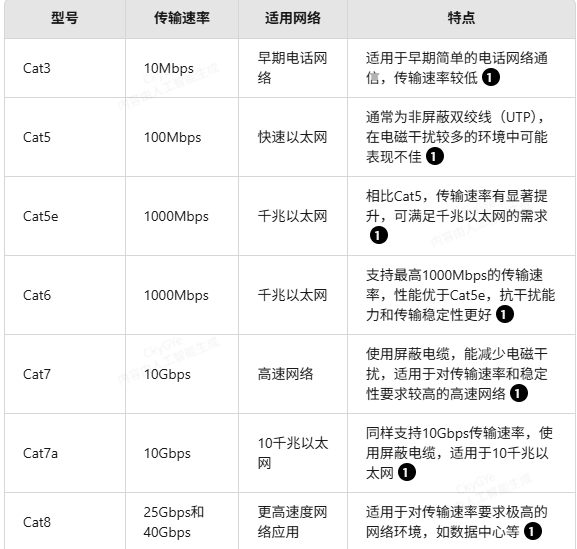

不同型號的網線水晶頭支持的以太網類別不同，反映在電纜性能和傳輸速率上也有所差異，常見型號及傳輸速率如下：

五類和六類網線水晶頭的區別

外觀與線芯排列

五類（Cat5）和六類（Cat6）網線水晶頭在外觀上雖都是RJ45連接器，但線芯排列不同。五類水晶頭的8根線芯是一字排開的，而六類水晶頭的8根線芯是呈現上、下交錯的形式排列。這是因為標準的超五類網線線徑是0.51mm，六類網線的線徑是0.57mm，為保證六類較粗的線能正常插入水晶頭且防止線亂跑，采用了上、下錯位的設計。

性能方面

傳輸速率：六類水晶頭支持最高1000Mbps的傳輸速率，適用于千兆以太網；五類水晶頭通常支持100Mbps的傳輸速率，適用于快速以太網。

抗干擾能力：六類網線中央有一個十字骨架將四對雙絞線卡在骨架的凹槽內，能使8芯4對雙絞線的絞距控制緊密、精準，信號傳輸損耗相對更少，抗干擾能力優于五類網線水晶頭。

傳輸距離：六類網線由于性能更好，在相同條件下傳輸距離相對更遠

壓線位置

超五類水晶頭八根壓接片高度相同，底部小孔在一條線上；六類水晶頭在壓線位置的設計與超五類有所不同。

超五類和六類網線的其他區別延伸到水晶頭使用

超五類網線的傳輸速率最高為1Gbps，支持最高頻率為100MHz；六類網線傳輸速率可達10Gbps，支持最高頻率為250MHz。六類網線更厚、更重，采用了更好的材料和設計。從水晶頭使用角度，如果五類水晶頭質量很好，可以嘗試接六類網線，但如果六類線的線芯過于標準，可能難以接入五類水晶頭，即便接入也可能影響信號傳輸質量。
